Qu’est-ce qu’un diagramme de communication UML

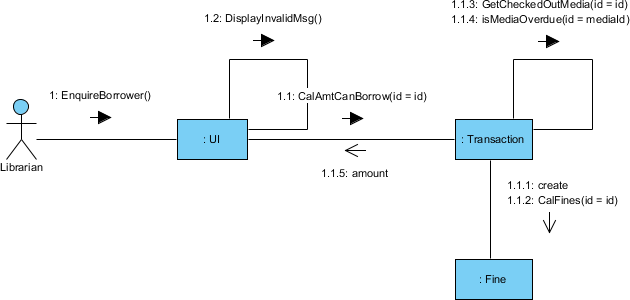

Similaire à Diagramme de séquence, le diagramme de communication est également utilisé pour modéliser le comportement dynamique du cas d’utilisation. Comparé au diagramme de séquence, le diagramme de communication se concentre davantage sur la visualisation de la collaboration entre objets plutôt que sur la séquence temporelle. Ils sont en réalité équivalents sur le plan sémantique, de sorte que certains outils de modélisation, tels que, Visual Paradigm vous permet de le générer de l’un à l’autre.

Les diagrammes de communication UML, tout comme les diagrammes de séquence – une forme de diagramme d’interaction – montrent comment les objets interagissent. Un diagramme de communication est une extension du diagramme d’objets qui montre les objets ainsi que les messages qui circulent d’un objet à un autre. En plus des associations entre objets, le diagramme de communication montre les messages échangés entre les objets.

Livres gratuits sur les diagrammes de communication UML

Ci-dessous est une riche collection de eBooks gratuits sur UML liés aux diagrammes de communication UML. Si vous souhaitez en savoir plus sur les diagrammes de communication ou sur UML, nous vous recommandons de jeter un œil.

Plus de livres UML et d’outils UML

Souhaitez-vous en savoir plus sur UML ? Nous disposons d’une riche collection de livres UML, de conférences UML et de présentations UML. Consultez pour plus de détails.

Si vous souhaitez dessiner des diagrammes UML, nous vous recommandons d’essayer les outils UML ci-dessous :

• Visual Paradigm (Bureau) – Logiciel de modélisation UML primé
• Visual Paradigm Online – Outil de diagramme UML facile à utiliser

Amusez-vous ! 🙂
