Qu’est-ce qu’un diagramme d’activité UML ?

Les diagrammes d’activité sont des représentations graphiques des flux de travail d’activités et d’actions étape par étape, avec un support pour le choix, l’itération et la concurrence. Ils décrivent le flux de contrôle du système cible, tel que l’exploration de règles et d’opérations commerciales complexes, la description des cas d’utilisation ainsi que des processus métiers. Dans le langage de modélisation unifié, les diagrammes d’activité visent à modéliser à la fois les processus computationnels et organisationnels (c’est-à-dire les flux de travail).

Le diagramme d’activité est un autre diagramme comportemental important dans le diagramme UML pour décrire les aspects dynamiques du système. Le diagramme d’activité est essentiellement une version avancée du schéma de flux qui modélise le passage d’une activité à une autre.

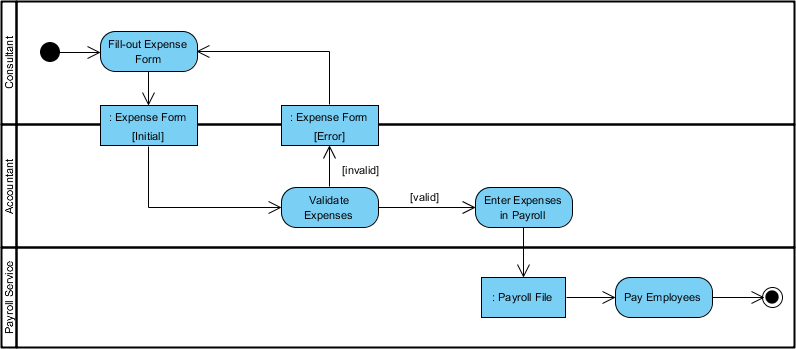

Collection gratuite de livres sur les diagrammes d’activité UML

Ci-dessous est présentée une riche collection de eBooks gratuits sur UML liés aux diagrammes d’activité UML. Si vous souhaitez en savoir plus sur les diagrammes d’activité ou sur UML, nous vous recommandons de jeter un œil.
