Qu’est-ce que les diagrammes de timing UML ?

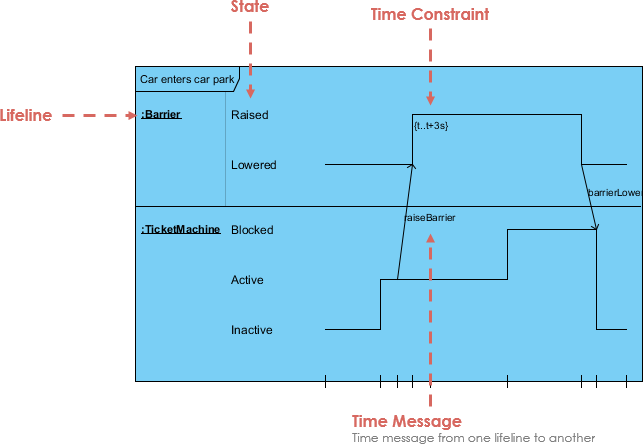

UMLLe diagramme de timing montre le comportement de l’objet(s) pendant une période donnée. Le diagramme de timing est une forme spéciale d’un diagramme de séquence. Les différences entre le diagramme de timing et le diagramme de séquence résident dans le fait que les axes sont inversés, de sorte que le temps augmente de gauche à droite, et que les lignes de vie sont affichées dans des compartiments séparés disposés verticalement.

Les diagrammes de timing sont des diagrammes d’interaction UML utilisés pour montrer les interactions lorsque le but principal du diagramme est de raisonner sur le temps. Les diagrammes de timing se concentrent sur les conditions qui évoluent au sein et entre les lignes de vie le long d’un axe du temps linéaire. Les diagrammes de timing décrivent le comportement à la fois des classificateurs individuels et des interactions entre classificateurs, en mettant l’accent sur l’instant de survenance des événements qui provoquent des changements dans les conditions modélisées des lignes de vie.
