Qu’est-ce que le UML (langage de modélisation unifié) ? UML, abréviation de Langage de modélisation unifié, est un langage de modélisation standardisé composé d’un ensemble intégré de diagrammes, développé pour aider les développeurs système et logiciels à spécifier, visualiser, construire et documenter les artefacts des systèmes logiciels, ainsi que pour modélisation des métiers et d’autres […]

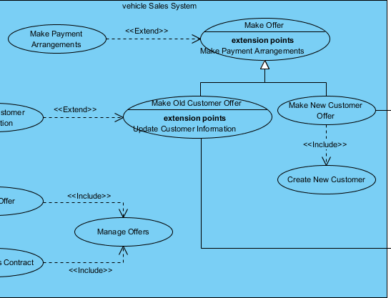

Qu’est-ce qu’un diagramme de cas d’utilisation ? Qu’est-ce qu’un diagramme de cas d’utilisation (UML)? Pourquoi utiliser un diagramme de cas d’utilisation ? Ou tout simplement, pourquoi des cas d’utilisation ? Un diagramme de cas d’utilisation UML est la forme principale des exigences système/logicielles pour un nouveau programme logiciel en cours de développement. Les cas d’utilisation […]

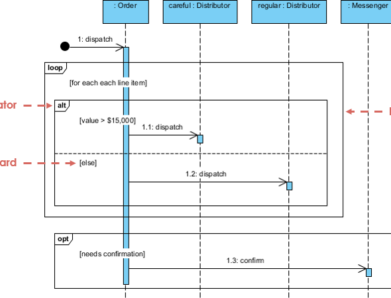

Qu’est-ce qu’un diagramme de séquence Qu’est-ce qu’un diagramme de séquence dans UML? Quand dessinons-nous des diagrammes de séquence ? Les diagrammes de séquence UML sont des diagrammes d’interaction qui détaillent la manière dont les opérations sont effectuées. Ils capturent l’interaction entre les objets dans le contexte d’une collaboration. Les diagrammes de séquence sont centrés sur […]

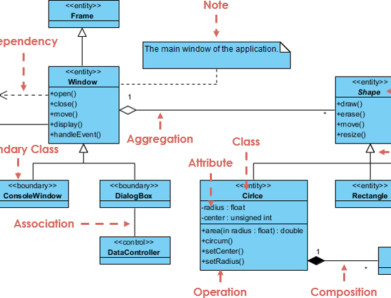

Qu’est-ce qu’un diagramme de classes UML ? En génie logiciel, un diagramme de classes dans le Langage de modélisation unifié (UML) est un type de diagramme de structure statique qui décrit la structure d’un système en montrant les classes du système, leurs attributs, leurs opérations (ou méthodes) et les relations entre les objets. Qu’est-ce qu’une […]

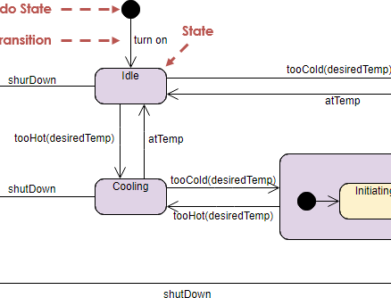

Qu’est-ce qu’un diagramme d’état (UML) ? Un diagramme d’état est un type de diagramme utilisé dans UML pour décrire le comportement des systèmes, qui repose sur le concept de diagrammes d’état par David Harel. Les diagrammes d’état représentent les états autorisés et les transitions, ainsi que les événements qui influencent ces transitions. Cela permet de […]
Qu’est-ce qu’un diagramme de package UML ? Diagramme de package, un type de Diagramme structurel UML, montre l’organisation et l’arrangement des éléments du modèle dans un projet de taille moyenne à grande. Le diagramme de package peut montrer à la fois la structure et les dépendances entre les sous-systèmes ou modules, en présentant différentes vues […]
Qu’est-ce qu’un diagramme de composant UML Dans le Langage de modélisation unifié, un diagramme de composant montre comment les composants sont connectés pour former des composants plus grands ou des systèmes logiciels. Il illustre les architectures des composants logiciels et les dépendances entre eux. Ces composants logiciels incluent les composants en temps réel, les composants […]

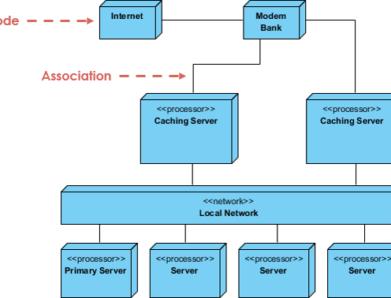

Qu’est-ce qu’un diagramme de déploiement UML ? Le UMLLe diagramme de déploiement permet de modéliser l’aspect physique d’un système logiciel orienté objet. Il s’agit d’un diagramme de structure qui montre l’architecture du système sous forme de déploiement (distribution) des artefacts logiciels vers des cibles de déploiement. Un diagramme de déploiement UML est un diagramme qui […]
Qu’est-ce que les diagrammes de timing UML ? UMLLe diagramme de timing montre le comportement de l’objet(s) pendant une période donnée. Le diagramme de timing est une forme spéciale d’un diagramme de séquence. Les différences entre le diagramme de timing et le diagramme de séquence résident dans le fait que les axes sont inversés, de […]
Qu’est-ce qu’un diagramme de communication UML Similaire à Diagramme de séquence, le diagramme de communication est également utilisé pour modéliser le comportement dynamique du cas d’utilisation. Comparé au diagramme de séquence, le diagramme de communication se concentre davantage sur la visualisation de la collaboration entre objets plutôt que sur la séquence temporelle. Ils sont en […]
