¿Qué es un diagrama de despliegue UML?

El UMLEl diagrama de despliegue ayuda a modelar el aspecto físico de un sistema de software orientado a objetos. Es un diagrama de estructura que muestra la arquitectura del sistema como el despliegue (distribución) de artefactos de software en objetivos de despliegue.

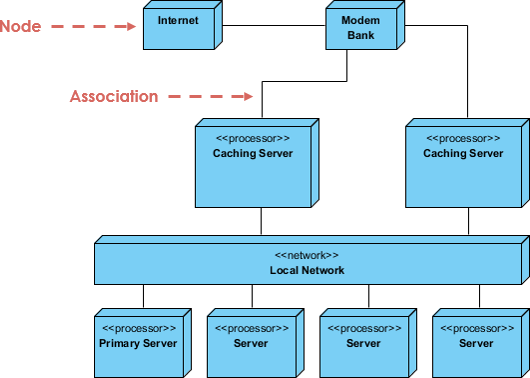

Un diagrama de despliegue UML es un diagrama que muestra la configuración de los nodos de procesamiento en tiempo de ejecución y los componentes que residen en ellos. Los diagramas de despliegue son un tipo de diagrama de estructurautilizado para modelar los aspectos físicos de un sistema orientado a objetos. A menudo se utilizan para modelar la vista estática de despliegue de un sistema (topología del hardware).

Libros gratuitos de diagramas de despliegue UML

A continuación se muestra una amplia colección de eBooks gratuitos de UML relacionados con diagramas de despliegue UML. Si desea aprender más sobre diagramas de despliegue o UML, le recomendamos echar un vistazo.

Más libros de UML y herramientas de UML

¿Quieres aprender más sobre UML? Tenemos una amplia colección de libros de UML, conferencias de UML y presentaciones de UML. Consulte más detalles.

Si desea dibujar diagramas UML, le recomendamos probar las herramientas de UML a continuación:

• Visual Paradigm (Escritorio) – Software galardonado para modelado UML
• Visual Paradigm Online – Herramienta fácil de usar para diagramas UML

¡Disfrute! 🙂
