¿Qué es el diagrama de comunicación UML?

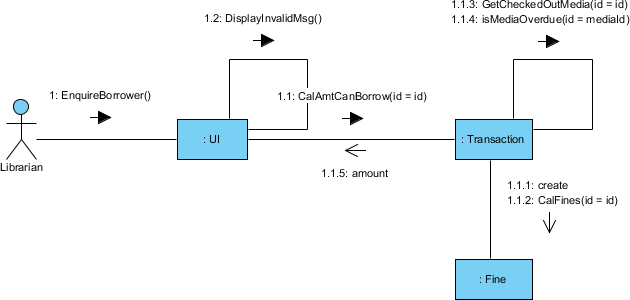

Similar a Diagrama de secuencia, el diagrama de comunicación también se utiliza para modelar el comportamiento dinámico del caso de uso. Al compararlo con el diagrama de secuencia, el diagrama de comunicación se centra más en mostrar la colaboración entre objetos en lugar de la secuencia temporal. En realidad, son semanticamente equivalentes, por lo que algunas herramientas de modelado, como, Visual Paradigm le permite generar uno a partir del otro.

Los diagramas de comunicación UML, al igual que los diagramas de secuencia – un tipo de diagrama de interacción – muestran cómo interactúan los objetos. Un diagrama de comunicación es una extensión del diagrama de objetos que muestra los objetos junto con los mensajes que viajan de uno a otro. Además de las asociaciones entre objetos, el diagrama de comunicación muestra los mensajes que los objetos se envían mutuamente.

Libros gratuitos sobre diagramas de comunicación UML

A continuación se muestra una amplia colección de eBooks gratuitos de UML relacionados con los diagramas de comunicación UML. Si desea aprender más sobre diagramas de comunicación o UML, le recomendamos echar un vistazo.

Más libros de UML y herramientas de UML

¿Quieres aprender más sobre UML? Tenemos una amplia colección de libros de UML, conferencias de UML y presentaciones de UML. Consulte más detalles.

Si desea dibujar diagramas UML, le recomendamos probar las herramientas de UML a continuación:

• Visual Paradigm (Escritorio) – Software galardonado para modelado UML
• Visual Paradigm Online – Herramienta fácil de usar para diagramas UML

¡Disfrute! 🙂
