UML एक्टिविटी डायग्राम क्या है?

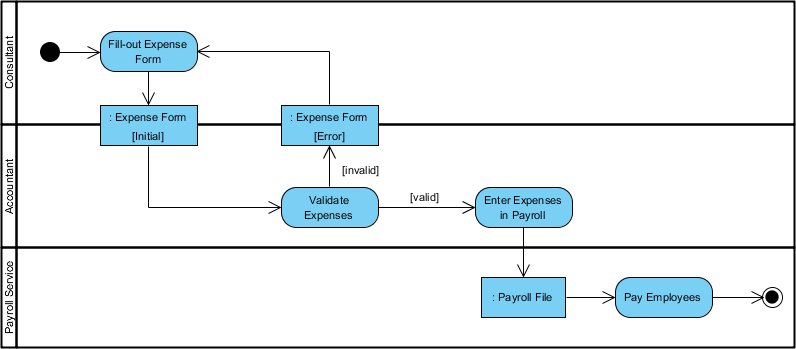

एक्टिविटी डायग्राम चरणबद्ध गतिविधियों और क्रियाओं के कार्यप्रवाह के आलेखीय प्रतिनिधित्व हैं, जिनमें चयन, पुनरावृत्ति और समानांतरता का समर्थन होता है। यह लक्षित प्रणाली के नियंत्रण के प्रवाह का वर्णन करता है, जैसे कि जटिल व्यापार नियमों और संचालनों का अन्वेषण, उपयोग केस का वर्णन और व्यापार प्रक्रिया। संयुक्त मॉडलिंग भाषा में, एक्टिविटी डायग्राम का उद्देश्य गणनात्मक और संगठनात्मक प्रक्रियाओं (अर्थात् कार्यप्रवाह) दोनों को मॉडल करना है।

एक्टिविटी डायग्राम UML डायग्राम में एक अन्य महत्वपूर्ण व्यवहारात्मक डायग्राम है जो प्रणाली के गतिशील पहलुओं का वर्णन करने के लिए है। एक्टिविटी डायग्राम मूल रूप से फ्लोचार्ट का एक उन्नत संस्करण है जो एक गतिविधि से दूसरी गतिविधि तक के प्रवाह को मॉडल करता है।

मुफ्त UML एक्टिविटी डायग्राम पुस्तक संग्रह

नीचे दिए गए हैं UML एक्टिविटी डायग्राम से संबंधित मुफ्त UML ईबुक्स का एक समृद्ध संग्रह। यदि आप एक्टिविटी डायग्राम या UML के बारे में अधिक जानना चाहते हैं, तो हम आपको देखने की सलाह देते हैं।
