Co to jest diagram komunikacji UML

Podobnie jak Diagram sekwencji, diagram komunikacji służy również do modelowania zachowania dynamicznego przypadku użycia. W porównaniu z diagramem sekwencji, diagram komunikacji skupia się bardziej na pokazaniu współpracy obiektów niż na sekwencji czasowej. W rzeczywistości są semantycznie równoważne, dlatego niektóre narzędzia modelowania, takie jak, Visual Paradigm pozwalają na generowanie jednego z drugiego.

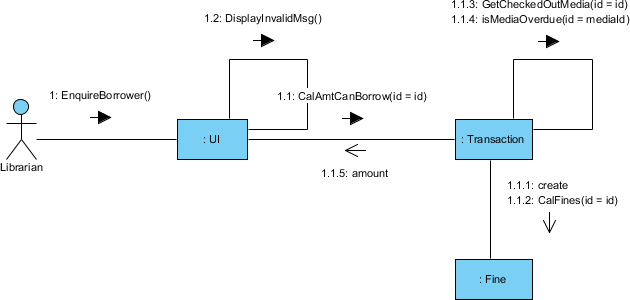

Diagramy komunikacji UML, podobnie jak diagramy sekwencji – rodzaj diagramu interakcji – pokazują, jak obiekty współdziałają. Diagram komunikacji jest rozszerzeniem diagramu obiektów, który przedstawia obiekty wraz z komunikatami przesyłanymi między nimi. Oprócz powiązań między obiektami, diagram komunikacji pokazuje komunikaty wysyłane przez obiekty.
