Co to jest diagram aktywności UML?

Diagramy aktywności to graficzne przedstawienia przepływów krok po kroku działań i czynności z obsługą wyboru, iteracji i współbieżności. Opisują przepływ sterowania systemu docelowego, takich jak badanie złożonych reguł i operacji biznesowych, opisywanie przypadków użycia oraz procesu biznesowego. W języku modelowania zintegrowanego diagramy aktywności mają na celu modelowanie zarówno procesów obliczeniowych, jak i organizacyjnych (czyli przepływów pracy).

Diagram aktywności to kolejny ważny diagram zachowaniowy w UML, służący do opisywania aspektów dynamicznych systemu. Diagram aktywności to zasadniczo zaawansowana wersja schematu blokowego, który modeluje przepływ od jednej aktywności do drugiej.

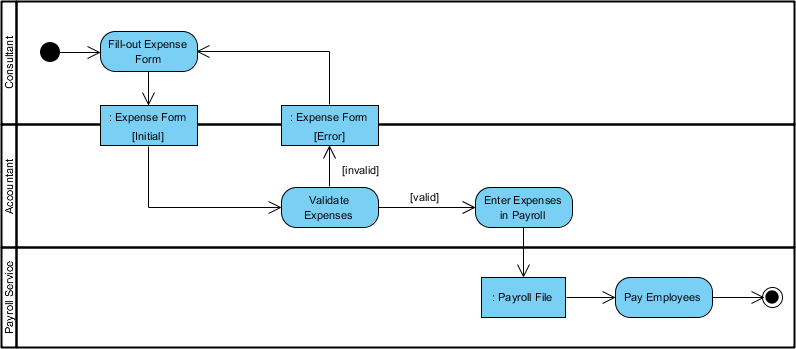

Bezpłatna kolekcja książek o diagramach aktywności UML

Poniżej znajduje się bogata kolekcja bezpłatnych e-booków UML dotyczących diagramów aktywności UML. Jeśli chcesz dowiedzieć się więcej o diagramach aktywności lub UML, polecamy zajrzeć do tej kolekcji.
