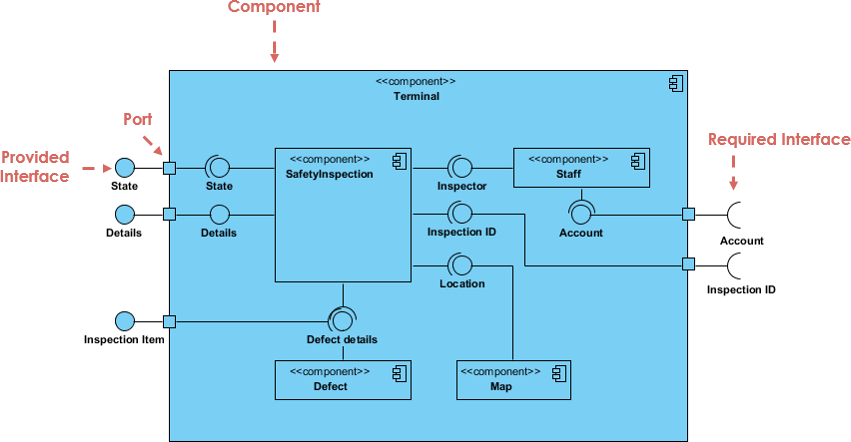

Co to jest diagram składników UML

W Języku modelowania zintegrowanego, diagram składników przedstawia sposób łączenia składników w celu utworzenia większych składników lub systemów oprogramowania. Ilustruje architekturę składników oprogramowania i zależności między nimi.architektury składników oprogramowania oraz zależności między nimi. Te składniki oprogramowania obejmują składniki czasu wykonania, składniki wykonywalne oraz składniki kodu źródłowego.

Diagramy składników UML są używane do modelowania aspektów fizycznych systemów zorientowanych obiektowo które służą do wizualizacji, specyfikacji i dokumentowania systemów opartych na składnikach, a także do tworzenia wykonywalnych systemów poprzez projektowanie w przód i inżynierię wsteczną. Diagramy składników to zasadniczo diagramy klas skupiające się na składnikach systemu, które często wykorzystuje się do modelowania statycznego widoku implementacji systemu.

Bezpłatne książki o diagramach składników UML

Poniżej znajduje się bogata kolekcja bezpłatnych e-booków UML dotyczących diagramów składników UML. Jeśli chcesz dowiedzieć się więcej o diagramach składników lub UML, polecamy zajrzeć.

Więcej książek UML i narzędzi UML

Chcesz dowiedzieć się więcej o UML? Mamy bogatą kolekcję książek UML, wykładów UML i prezentacji UML. Sprawdź więcej szczegółów.

Jeśli chcesz rysować diagramy UML, polecamy spróbować narzędzi UML poniżej:

• Visual Paradigm (Desktop) – nagradzane oprogramowanie do modelowania UML
• Visual Paradigm Online – łatwy w użyciu narzędzie do rysowania diagramów UML

Ciesz się! 🙂
