Czym są diagramy czasu UML?

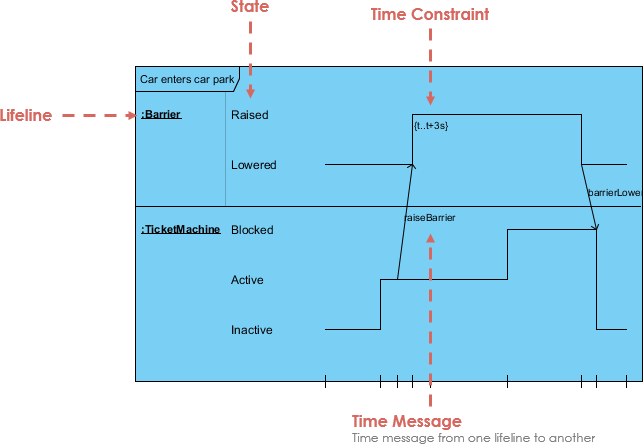

UMLDiagram czasu pokazuje zachowanie obiektu(ów) w określonym okresie czasu. Diagram czasu to specjalna forma diagram sekwencji. Różnice między diagramem czasu a diagramem sekwencji polegają na tym, że osie są odwrócone, tak że czas rośnie od lewej do prawej, a linie życia są pokazywane w osobnych komorach ułożonych pionowo.

Diagramy czasu to diagramy interakcji UML używane do pokazywania interakcji, gdy głównym celem diagramu jest rozważanie czasu. Diagramy czasu skupiają się na zmianach stanów wewnątrz i między liniami życia wzdłuż osi czasu liniowego. Diagramy czasu opisują zachowanie zarówno pojedynczych klasifikatorów, jak i interakcji między klasifikatorami, skupiając uwagę na czasie wystąpienia zdarzeń powodujących zmiany w modelowanych stanach linii życia.

Bezpłatne książki o diagramach czasu UML

Poniżej znajduje się bogata kolekcja bezpłatnych e-booków UML dotyczących diagramów czasu UML. Jeśli chcesz dowiedzieć się więcej o diagramach czasu lub UML, polecamy zajrzeć do nich.

Więcej książek UML i narzędzi UML

Chcesz dowiedzieć się więcej o UML? Mamy bogatą kolekcję książek UML, wykładów UML i prezentacji UML. Sprawdź więcej szczegółów.

Jeśli chcesz rysować diagramy UML, polecamy spróbować narzędzi UML poniżej:

• Visual Paradigm (Desktop) – nagradzane oprogramowanie do modelowania UML
• Visual Paradigm Online – łatwy w użyciu narzędzie do rysowania diagramów UML

Ciesz się! 🙂
