Что такое диаграмма вариантов использования?

Что такое диаграмма вариантов использования (UML)?

Зачем нужна диаграмма вариантов использования? Или проще говоря, зачем варианты использования?

Диаграмма вариантов использования UML является основной формой требований к системе/програмному обеспечению для нового программного продукта. Варианты использования определяют ожидаемое поведение (что), а не точный способ его реализации (как). После определения варианты использования могут быть представлены как в текстовом, так и в визуальном виде (например, диаграмма вариантов использования). Ключевая концепция моделирования вариантов использования заключается в том, что она помогает нам проектировать систему с точки зрения конечного пользователя. Это эффективный способ коммуникации поведения системы на языке пользователя, определяя все внешние видимые поведенческие характеристики системы.

Диаграмма вариантов использования — это:

• Обобщение отношений между вариантами использования, участниками и системами.

Диаграмма вариантов использования — это не:

• Представление порядка выполнения шагов для достижения целей каждого варианта использования.

Как уже сказано, диаграмма вариантов использования должна быть простой и содержать только несколько фигур. Если у вас более 20 вариантов использования, вы, вероятно, неправильно используете диаграмму вариантов использования.

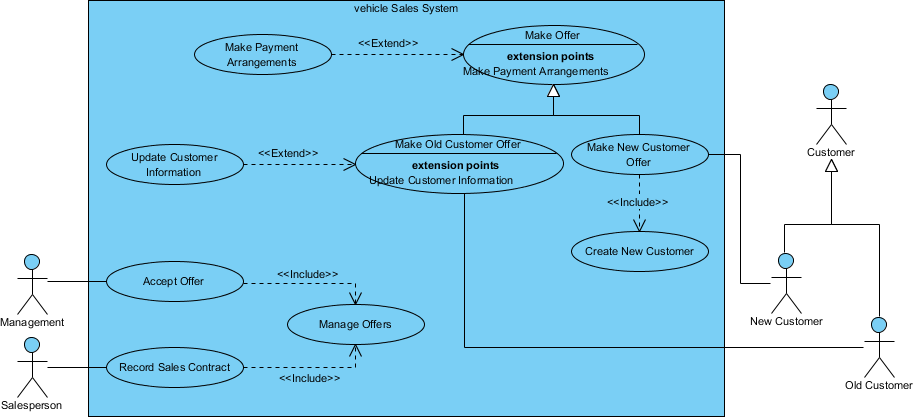

Бесплатные книги по диаграммам вариантов использования

Ниже приведена обширная коллекция бесплатных электронных книг по UML, связанных с диаграммами вариантов использования UML. Если вы хотите узнать больше о диаграммах вариантов использования или UML, мы рекомендуем вам ознакомиться с ними.

Более обширная коллекция книг по UML и инструментов UML

Хотите узнать больше о UML? У нас есть обширная коллекция книг по UML, лекций по UML и презентаций по UML. Ознакомьтесь с дополнительной информацией.

Если вы хотите рисовать диаграммы UML, мы рекомендуем вам попробовать приведённые ниже инструменты UML:

• Visual Paradigm (настольная версия) — награждённое призами программное обеспечение для моделирования UML
• Visual Paradigm Online — простой в использовании инструмент для создания диаграмм UML

Наслаждайтесь! 🙂
