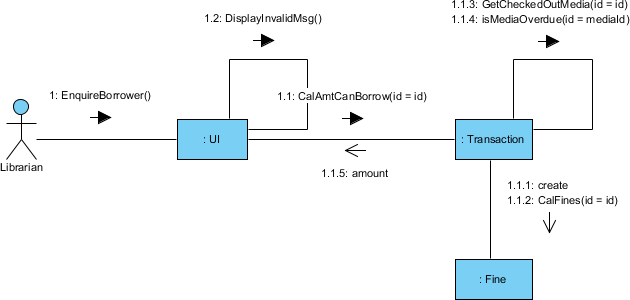

Что такое диаграмма взаимодействия UML
Похоже на Диаграмма последовательности, диаграмма взаимодействия также используется для моделирования динамического поведения сценария использования. В отличие от диаграммы последовательности, диаграмма взаимодействия больше ориентирована на отображение взаимодействия объектов, а не временной последовательности. На самом деле они семантически эквивалентны, поэтому некоторые инструменты моделирования, такие как, Visual Paradigm позволяют генерировать одну диаграмму из другой.

Диаграммы взаимодействия UML, как и диаграммы последовательности — разновидность диаграмм взаимодействия, показывают, как объекты взаимодействуют. Диаграмма взаимодействия — это расширение диаграммы объектов, которая показывает объекты вместе с сообщениями, передаваемыми от одного объекта к другому. Помимо связей между объектами, диаграмма взаимодействия показывает сообщения, которые объекты посылают друг другу.
Бесплатные книги по диаграммам взаимодействия UML
Ниже приведена обширная коллекция бесплатных электронных книг по UML, связанных с диаграммами взаимодействия UML. Если вы хотите узнать больше о диаграммах взаимодействия или UML, мы рекомендуем вам ознакомиться с ними.
Более подробные книги по UML и инструменты UML
Хотите узнать больше о UML? У нас есть обширная коллекция книг по UML, лекций по UML и презентаций по UML. Ознакомьтесь с дополнительной информацией.
Если вы хотите рисовать диаграммы UML, мы рекомендуем попробовать нижеперечисленные инструменты UML:
- Visual Paradigm (настольная версия) — награждённый призом программный продукт для моделирования UML
- Visual Paradigm Online — простой в использовании инструмент для создания диаграмм UML
Наслаждайтесь! 🙂
