Что такое диаграмма активностей UML?

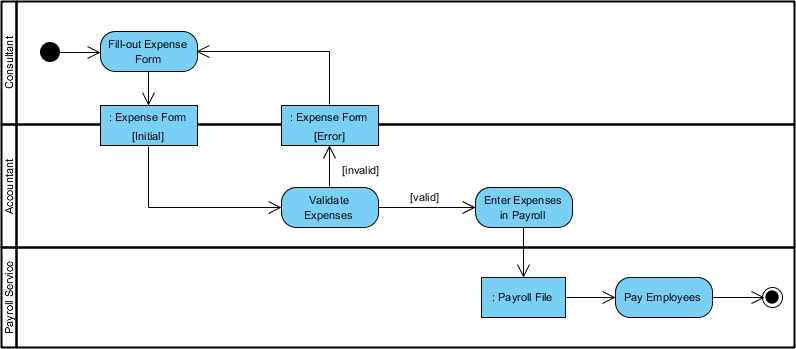

Диаграммы активностей — это графическое представление рабочих процессов последовательных действий и операций с поддержкой выбора, итерации и параллелизма. Они описывают поток управления целевой системы, например, исследование сложных бизнес-правил и операций, описание сценариев использования и бизнес-процессов. В языке унифицированного моделирования диаграммы активностей предназначены для моделирования как вычислительных, так и организационных процессов (т.е. рабочих процессов).

Диаграмма активностей — еще один важный поведенческий диаграмма в UML, используемый для описания динамических аспектов системы. Диаграмма активностей по сути представляет собой усовершенствованную версию блок-схемы, моделирующую поток от одной активности к другой.

Сборник бесплатных книг по диаграммам активностей UML

Ниже представлен обширный сборник бесплатных электронных книг по UML, связанных с диаграммами активностей UML. Если вы хотите узнать больше о диаграммах активностей или UML, мы рекомендуем вам ознакомиться с ними.
