Что такое диаграммы временных интервалов UML?

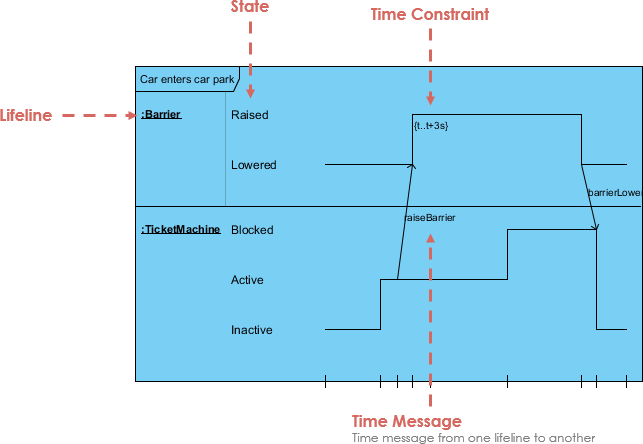

UMLДиаграмма временных интервалов показывает поведение объекта(ов) в течение заданного периода времени. Диаграмма временных интервалов — это особая форма диаграммы последовательности. Различия между диаграммой временных интервалов и диаграммой последовательности заключаются в том, что оси обращены, поэтому время увеличивается слева направо, а жизненные линии отображаются в отдельных секциях, расположенных вертикально.

Диаграммы временных интервалов — это диаграммы взаимодействия UML, используемые для отображения взаимодействий, когда основной целью диаграммы является рассуждение о времени. Диаграммы временных интервалов фокусируются на изменениях состояний внутри и между жизненными линиями вдоль линейной оси времени. Диаграммы временных интервалов описывают поведение как отдельных классификаторов, так и взаимодействий между классификаторами, уделяя внимание времени возникновения событий, вызывающих изменения в моделируемых состояниях жизненных линий.

Бесплатные книги по диаграммам временных интервалов UML

Ниже приведена обширная коллекция бесплатных электронных книг по UML, связанных с диаграммами временных интервалов UML. Если вы хотите узнать больше о диаграммах временных интервалов или UML, мы рекомендуем вам ознакомиться с ними.

Более подробные книги по UML и инструменты UML

Хотите узнать больше о UML? У нас есть обширная коллекция книг по UML, лекций по UML и презентаций по UML. Ознакомьтесь с дополнительной информацией.

Если вы хотите рисовать диаграммы UML, мы рекомендуем вам попробовать приведенные ниже инструменты UML:

• Visual Paradigm (настольная версия) — награждённое программное обеспечение для моделирования UML
• Visual Paradigm Online — простой в использовании инструмент для создания диаграмм UML

Наслаждайтесь! 🙂
