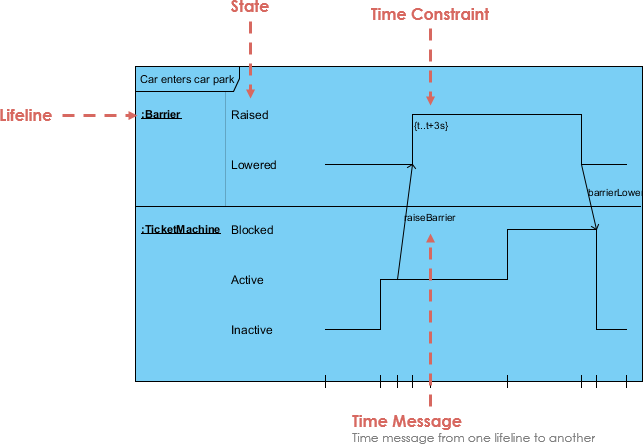

UMLのタイミング図とは何ですか？
UMLタイミング図は、特定の時間期間におけるオブジェクトの振る舞いを示します。タイミング図は、シーケンス図の特殊な形です。タイミング図とシーケンス図の違いは、軸が逆になっているため、時間は左から右へと増加し、ライフラインが垂直に配置された別々のコンパートメントに表示される点です。
タイミング図は、主に時間に関する考察を目的とする図の場合に、相互作用を示すために使用されるUMLの相互作用図です。タイミング図は、線形の時間軸に沿ってライフライン内およびライフライン間で変化する状態に注目します。タイミング図は、個々の分類子および分類子間の相互作用の振る舞いを記述し、ライフラインのモデル化された状態に変化を引き起こすイベントの発生時刻に注目します。
無料のUMLタイミング図の本
以下に、UMLタイミング図に関連する豊富な無料のUML電子書籍のコレクションをご紹介します。タイミング図やUMLについてさらに学びたい場合は、ぜひご覧ください。
その他のUMLの本とUMLツール
UMLについてさらに学びたいですか？私たちは豊富なUMLの本、UMLの講義、UMLのプレゼンテーションのコレクションをご用意しています。詳細については、こちらをご確認ください。
UML図を描きたい場合は、以下のUMLツールをお試しください：
お楽しみください！ 🙂
