什麼是序列圖
什麼是序列圖中的UML?
我們何時繪製序列圖？

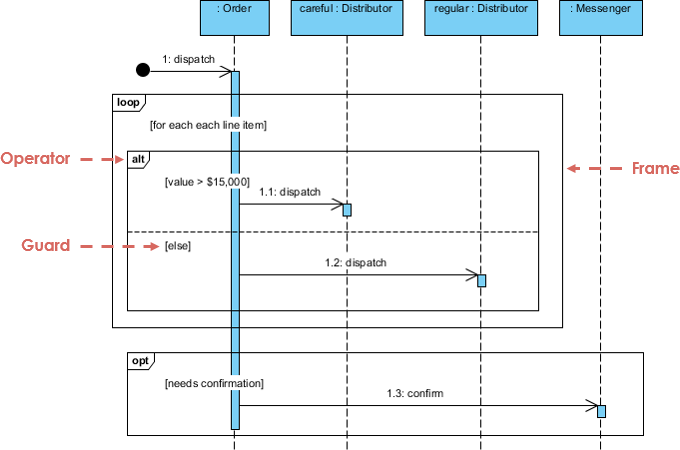

UML 序列圖是互動圖，詳細說明操作是如何執行的。它們在協作的背景下捕捉物件之間的互動。序列圖以時間為焦點，透過使用圖表的垂直軸來代表時間，以視覺化方式顯示互動的順序，以及訊息何時發送。
序列圖捕捉：
- 在協作中發生的互動，無論是實現用例或操作（實例圖或通用圖）
- 系統使用者與系統之間、系統與其他系統之間，或子系統之間的高階互動（有時稱為系統序列圖）
你何時繪製序列圖？
當你繪製序列圖時：
- 模擬系統中主動物件之間的高階互動
- 模擬實現用例的協作中物件實例之間的互動
- 模擬實現操作的協作中物件之間的互動
- 模擬通用互動（顯示互動中所有可能的路徑）或特定互動實例（僅顯示互動中的一條路徑）
免費的序列圖書籍
以下列出了豐富的免費 UML 電子書，內容與 UML 序列圖相關。如果你想了解更多關於序列圖或 UML 的知識，我們建議你查看一下。
