免费书籍 – UML顺序图
什么是顺序图
什么是顺序图在UML?
我们什么时候绘制顺序图？

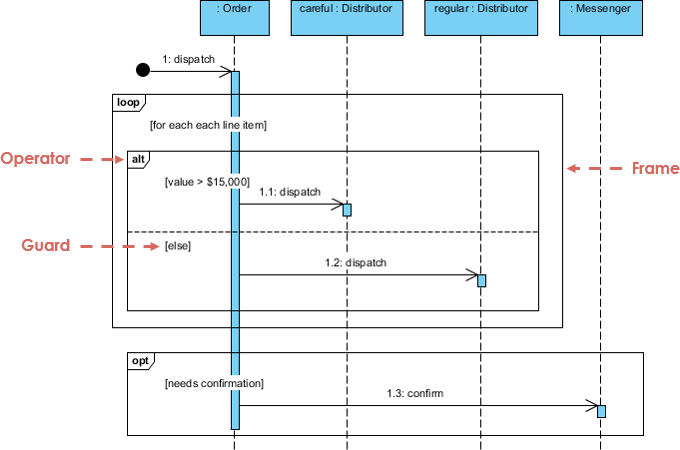

UML顺序图是交互图，详细说明操作是如何执行的。它们捕捉在协作背景下对象之间的交互。顺序图以时间为焦点，通过使用图表的垂直轴来表示时间，从而直观地展示交互的顺序，以及消息何时发送。
顺序图捕捉：
- 在实现用例或操作的协作中发生的交互（实例图或通用图）
- 系统用户与系统之间、系统与其他系统之间或子系统之间的高层次交互（有时称为系统顺序图）
你什么时候绘制顺序图？
当你需要时，绘制顺序图：
- 建模系统中主动对象之间的高层次交互
- 建模实现用例的协作中对象实例之间的交互
- 建模实现操作的协作中对象之间的交互
- 要么建模通用交互（展示交互中的所有可能路径），要么建模交互的特定实例（仅展示交互中的一条路径）
免费的顺序图书籍
以下是与UML顺序图相关的丰富免费UML电子书合集。如果你想了解更多关于顺序图或UML的知识，我们建议你查看一下。
更多UML书籍和UML工具
想了解更多关于UML的知识吗？我们有丰富的UML书籍、UML讲座和UML演示文稿合集。请查看更详细的信息。
如果你想绘制UML图，我们建议你尝试以下UML工具：
享受吧！ 🙂
